TABIQUES – RAILES TAB® (BANDA TERMO-ACÚSTICA)

FAMILIA DE RAILES PARA SISTEMAS DE CONSTRUCCIÓN EN SECO

La familia de Railes TAB®, constituyen un avance en la industrialización de la tabiquería en seco.

Con el firme objetivo de cumplir las directrices de la norma UNE 102043, en el que se indica el tratamiento de los perfiles perimetrales, el Rail TAB® asegura la correcta colocación de la banda estanca y libera al montador de su colocación manual.

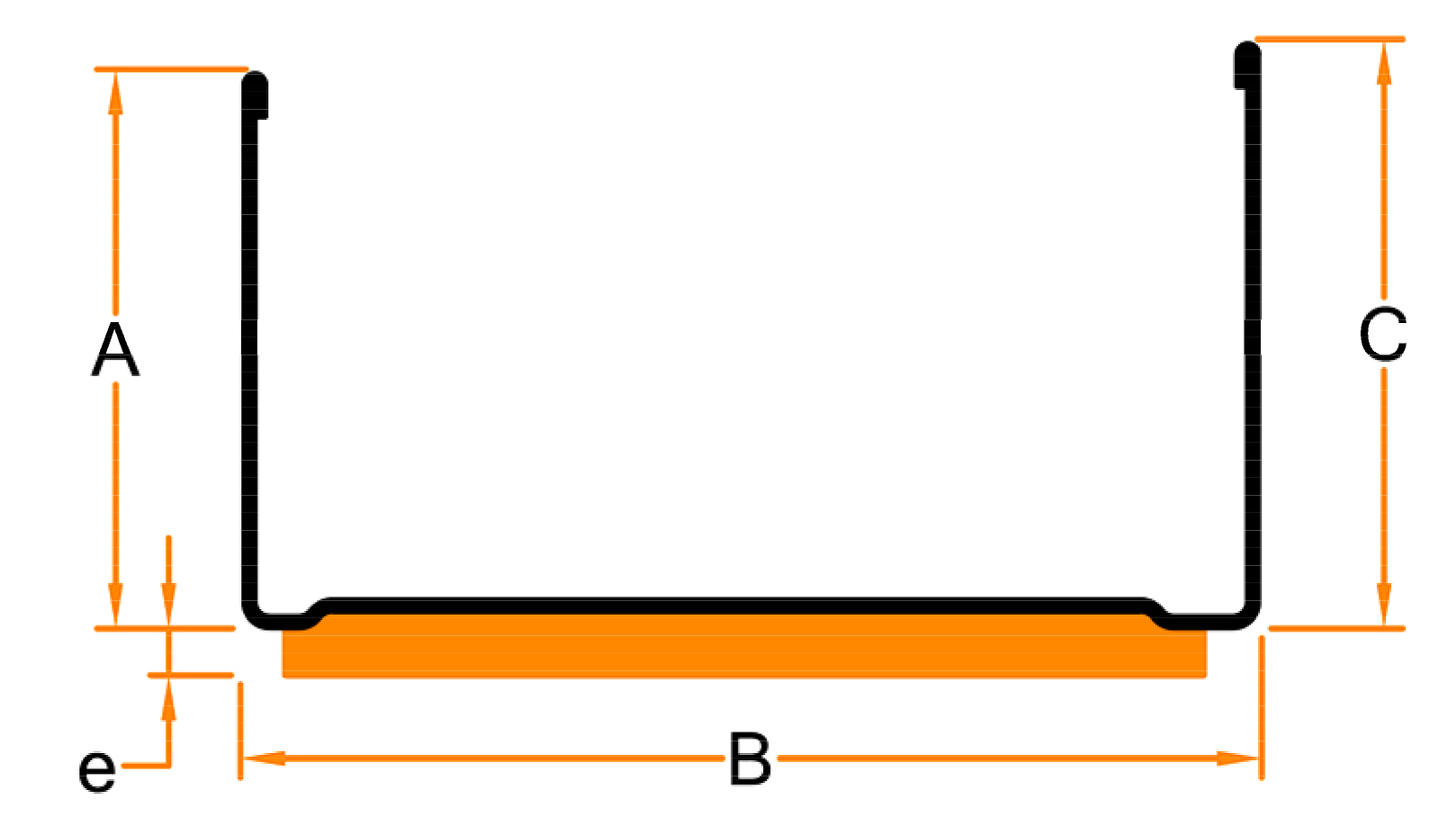

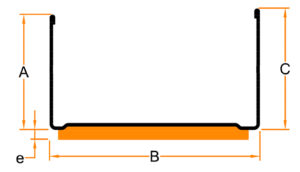

GEOMETRÍA Y PROPIEDADES TÉCNICAS

Todas las referencias de la tabla están disponibles con reborde para una mayor seguridad en la manipulación y facilidad en el montaje.

Longitud estándar 3.000mm Espesor (e) estándar de la espuma 3mm.

Otras medidas, longitudes y espesores, consultar con nuestro Departamento Comercial.

El Rail TAB® es un Modelo Patentado por Ingeperfil.

USOS PREVISTOS

• Elementos superiores e inferiores de tabique y trasdosado.

• Aislamiento termo-acústico de los elementos perimetrales en tabiques y trasdosados.

• La banda termo-acústica colabora activamente en la reducción de puentes térmicos y acústicos, colaborando al aislamiento de los sistemas PYL.

VENTAJAS DEL SISTEMA

• Aseguramiento de la colocación de la banda estanca en los perfiles superior e inferior de los tabiques y trasdosados.

• Mejora de los rendimientos de montaje al liberar al montador de la operación manual de colocación de la banda.

• La espuma absorbe las pequeñas variaciones de rasante en los forjados facilitando la nivelación de tabiques y trasdosados.

• Espuma resistente a agua, agua salada, lejía, ácidos ligeros…

• Cumplimiento de las indicaciones de la norma UNE 102043.

MATERIAL

• Perfiles conformados en frio de acero galvanizado en continuo según norma UNE-EN 10346, clasificado de 1ª calidad en siderurgia.

• Acero de calidad DX51D según norma UNE-EN 10346.

• Recubrimiento galvanizado mínimo Z140 (140 g/m²). Z275 para railes NF.

• Espuma de PE de celda cerrada de 3mm de espesor.

REACCIÓN AL FUEGO

• Reacción al fuego del perfil metálico: A1 (No combustible), según Decisión de la Comisión 96/603/EC.

NORMATIVA APLICADA

• UNE-EN 14195:   Elementos  de  perfilería  metálica  para  su  uso  en sistemas de placas de yeso laminado.

• UNE-EN 10346:   Productos planos de acero recubiertos en continuo por inmersión en caliente.

• RP35.12 AENOR:  Reglamento Particular de la Marca AENOR  para perfilería metálica para su uso en sistemas de placas de yeso laminado.

Haz click en ✔para ver y/o descargar la ficha técnica del producto.

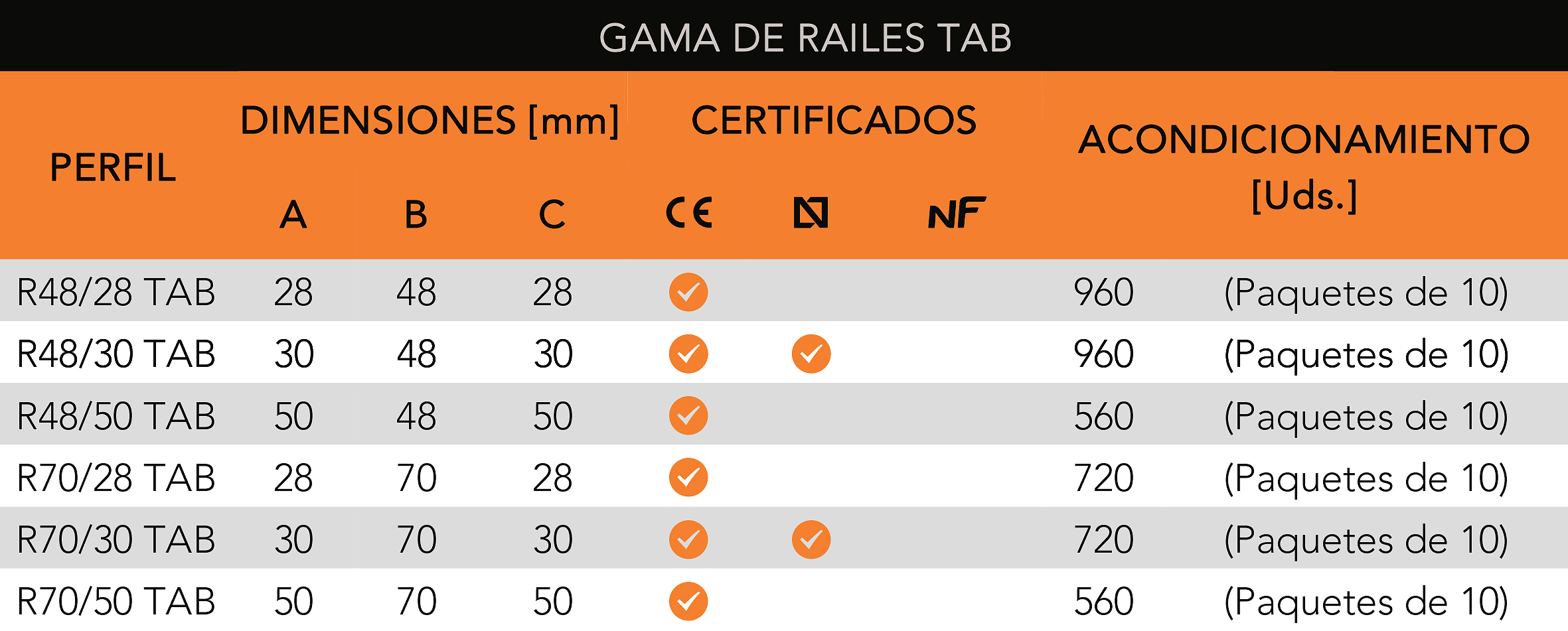

PERFIL	DIMENSIONES				CERTIFICADOS			ACONDICIONAMIENTO
	a	b	c	e	CE	NF CSTB	N Aenor
R-48/28 TAB	48	28	28	0.55				960 Uds (Paquetes de 10)
R-48/30 TAB	48	30	30	0.55				960 Uds (Paquetes de 10)
R-48/30 TAB Reb.	48	30	30	0.55				960 Uds (Paquetes de 10)
R-48/50 TAB	48	50	50	0.55				560 Uds (Paquetes de 10)
R-70/28 TAB	70	28	28	0.55				720 Uds (Paquetes de 10)
R-70/30 TAB.	70	30	30	0.55				720 Uds (Paquetes de 10)
R-70/30 TAB Reb.	70	30	30	0.55				720 Uds (Paquetes de 10)
R-70/50 TAB	70	50	50	0.55				560 Uds (Paquetes de 10)
